Présentation du node MCU + ESP8266

C'est une plate-forme de développement, ici équipée d'un ESP8266 que l'on peut programmer à l'aide de l'IDE ARDUINO.

Gros avantage , le wifi programmable en point d'accès ou en client .

On peut l'utiliser comme une arduino uno.

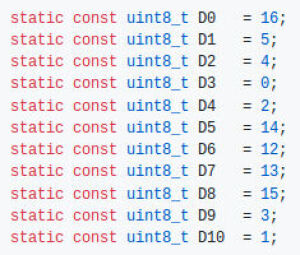

Le schéma avec la correspondance des GPIO.

Si on utilise le port D2 (GPIO04) , alors, dans le code arduino, il faudra préciser port 4

A savoir ...

D0 GPIO16 pas d'interruption (en entrée) pas de prise en charge PWM ou I2C ÉLEVÉ au démarrage utilisé pour se réveiller d'un sommeil profond

D1 GPIO5 d'accord d'accord souvent utilisé comme SCL (I2C)

D2 GPIO4 d'accord d'accord souvent utilisé comme SDA (I2C)

D3 GPIO0 tiré vers le haut d'accord connecté au bouton FLASH, le démarrage échoue si tiré BAS

D4 GPIO2 tiré vers le haut d'accord ÉLEVÉ au démarrage

connecté à la LED intégrée, le démarrage échoue si tiré BAS

D5 GPIO14 d'accord d'accord IPS (SCLK)

D6 GPIO12 d'accord d'accord IPS (MISO)

D7 GPIO13 d'accord d'accord IPS (MOSI)

D8 GPIO15 tiré à GND d'accord IPS (CS) Le démarrage échoue s'il est tiré au niveau ÉLEVÉ

RX GPIO3 d'accord Broche RX ÉLEVÉ au démarrage

TX GPIO1 Broche TX d'accord ÉLEVÉ au démarrage sortie de débogage au démarrage, le démarrage échoue si tiré BAS

A0 ADC0 Entrée analogique X

DE GPIO6 à GPIO11 -> connexion interne de la puce, donc non utilisable

Et une capture d'écran à droite résumant les consommations dans les trois modes.

Ainsi que les différentes manière de procéder
